Máy bơm đường ống lót fluorine thẳng đứng IHG-F Nhà sản xuất

  • Máy bơm đường ống lót fluorine thẳng đứng IHG-F
Bơm đường ống

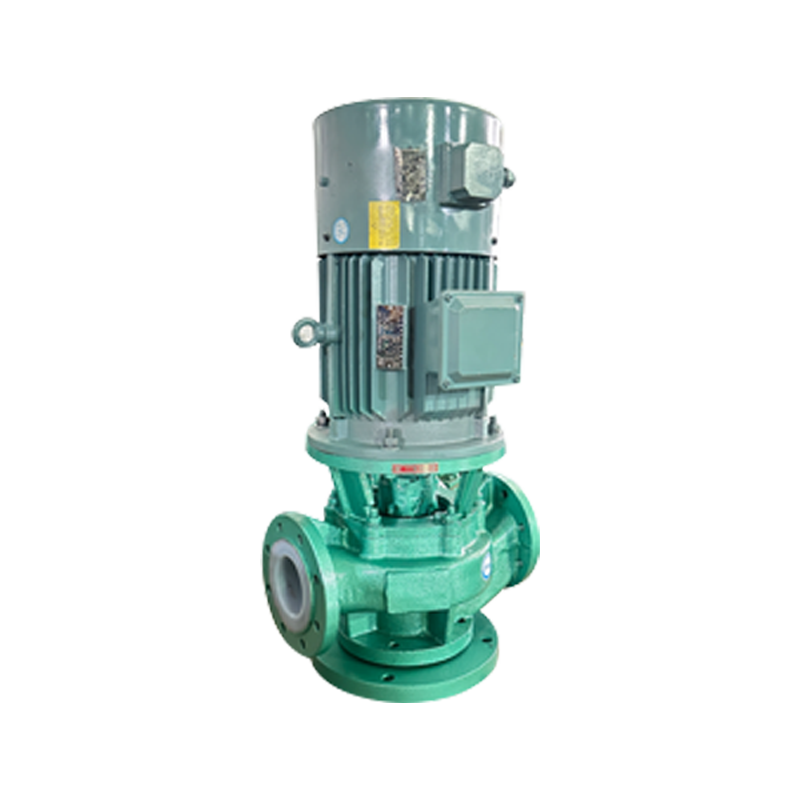

Máy bơm đường ống lót fluorine thẳng đứng IHG-F

Nhiệt độ áp dụng: -20 ° C ~ 150 ° C

Bơm đường ống lót fluorine IHG-F là một cấu trúc thẳng đứng có cùng đường kính đầu vào và đầu ra và được đặt trên cùng một đường trung tâm. Bánh công tác được kết nối trực tiếp với trục động cơ, có hiệu suất cao, tiết kiệm năng lượng và nhiễu thấp, và có thể cân bằng hiệu quả tải trọng xuyên tâm và trục được tạo ra bởi hoạt động của bơm; Con dấu trục được làm bằng một con dấu cơ học Bellows bên ngoài tiên tiến, vòng được làm bằng gốm alumina và vòng chuyển động được làm bằng vật liệu làm đầy PTFE (được trang bị đặc biệt với các vật liệu khác theo điều kiện làm việc đặc biệt của người dùng), có hiệu quả chống mòn và có hiệu quả. Cấu trúc đơn giản, bảo trì dễ dàng, dấu chân nhỏ, trong việc sửa chữa và thay thế bánh công tác, hải cẩu và các bộ phận đeo khác, không cần phải loại bỏ đường ống. Sản phẩm này được sử dụng rộng rãi trong dầu mỏ, công nghiệp hóa học, luyện kim, năng lượng điện, giấy, khử lưu huỳnh khí thải, loại bỏ bụi, sợi tổng hợp dược phẩm thực phẩm và các lĩnh vực khác.

Mô tả sản phẩm

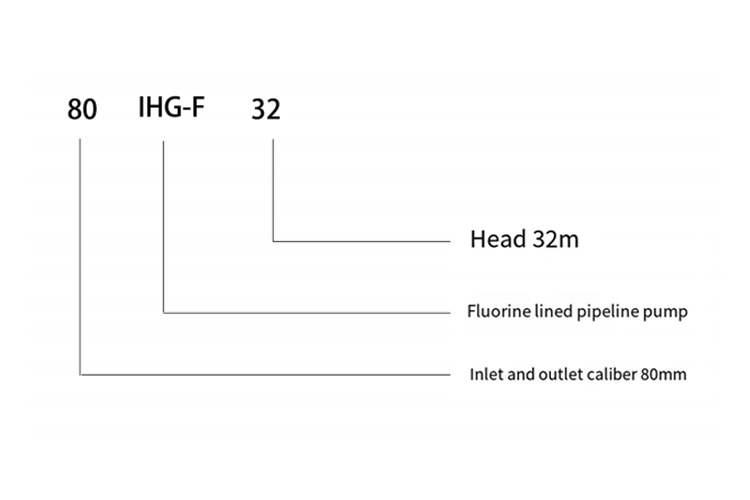

Cấu trúc IHG-F và vật liệu & mô hình Sense

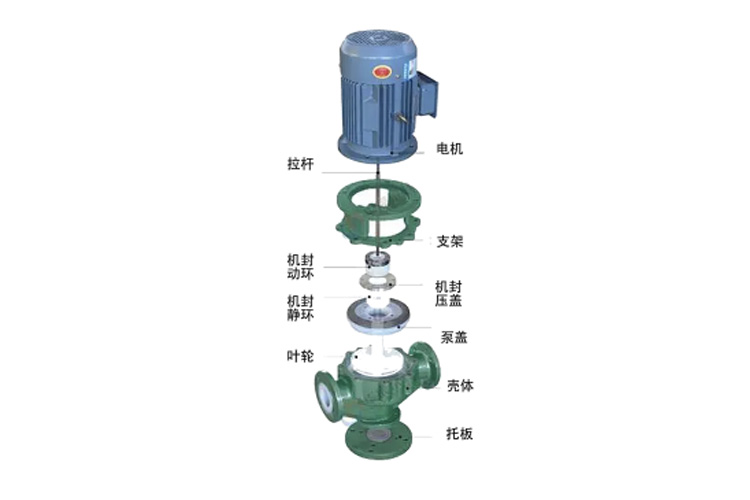

Cấu trúc và Vật liệu

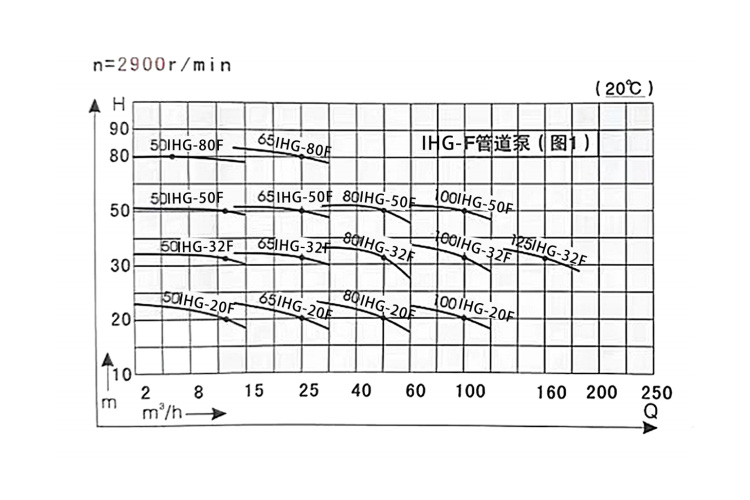

(n = 2900R/phút) Sơ đồ đường cong hiệu suất

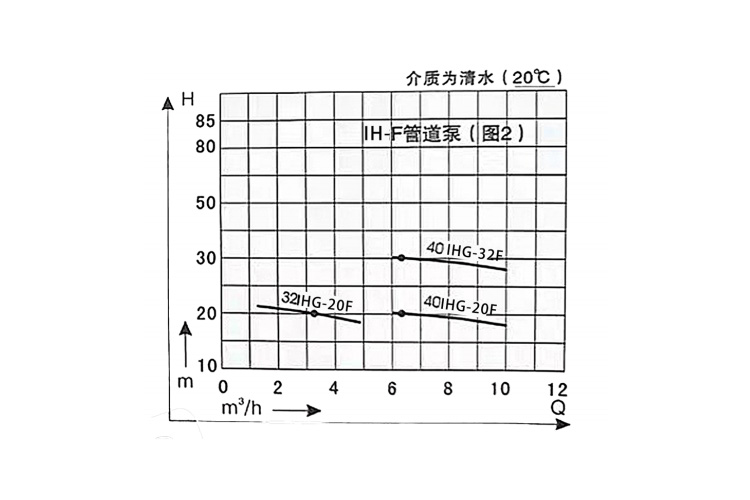

(n = 2900R/phút) Sơ đồ đường cong hiệu suất

Mô hình và ngày kỹ thuật

Người mẫu Chảy
(M³/H)
Bơm đầu
(m)
η
(%)
Phụ cấp hang động
m
Đầu ra đầu vào
mm
Quyền lực
(kw)
Cân nặng
(kg)
32ihg-20f 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40ihg-20f 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40ihg-32f 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50ihg-20f
7
22
40
3.5 50 × 50 2.2 84
*12,5 20 45
15 16 42
50ihg-32f 33 33 3.5 50 × 50 4 88
*12,5 32 45
15 30 45
50ihg-50f 7 51 28 3.5 50 × 50 7.5 135
*12,5 50 40
15 49 48
50ihg-80f 7 80 20 5 50 × 50 11 180
*12,5 80 30
15 77 38
65ihg-20f 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65ihg-32f 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65ihg-50f 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65ihg-80f 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80ihg-20f 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80ihg-32f 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80ihg-50f 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100ihg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100ihg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

Cài đặt/mặt bích

Người mẫu Xuất hiện và kích thước lắp Kích thước mặt bích đầu vào Kích thước mặt bích đầu rMột
H h L f W T MỘT n -d C e n -d a b C e n -d
32ihg-20f 545 125 320 20 130 80 230 4 -18 32 20 4-m16 140 100 35 20 4-m16
40ihg-20f 580 125 320 20 130 80 230 40 21 150 110 40 21
40ihg-32f 650 135 340 20 130 80 230 40 21 150 110 40 21
50ihg-20f 615 145 330 20 130 80 230 50 21 165 125 40 21
50ihg-32f 670 145 340 20 130 80 230 50 21 165 125 50 21
50ihg-50f 755 150 424 25 160 100 280 4 -20 50 21 165 125 50 21
50ihg-80f 910 148 440 25 160 100 280 50 21 165 125 50 21
65ihg-20f 695 155 340 25 160 100 240 65 21 8-m16 185 145 65 21 8-m16
65ihg-32f 725 155 380 25 160 100 240 65 21 185 145 65 21
65ihg-50f 870 160 420 25 160 100 240 65 23 185 145 65 23
65ihg-80f 980 165 470 25 180 150 300 66
00
23 185 145 65 23
80ihg-20f 735 170 420 25 160 100 260 80 23 200 160 80 23
80ihg-32f 930 170 440 25 160 100 260 80 23 200 160 80 23
80ihg-50f 945 175 460 25 160 100 260 80 23 200 160 80 23
100ihg-20f 950 185 440 25 195 140 300 4 -25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100IHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ Hiểu các thông số sản phẩm chi tiết
